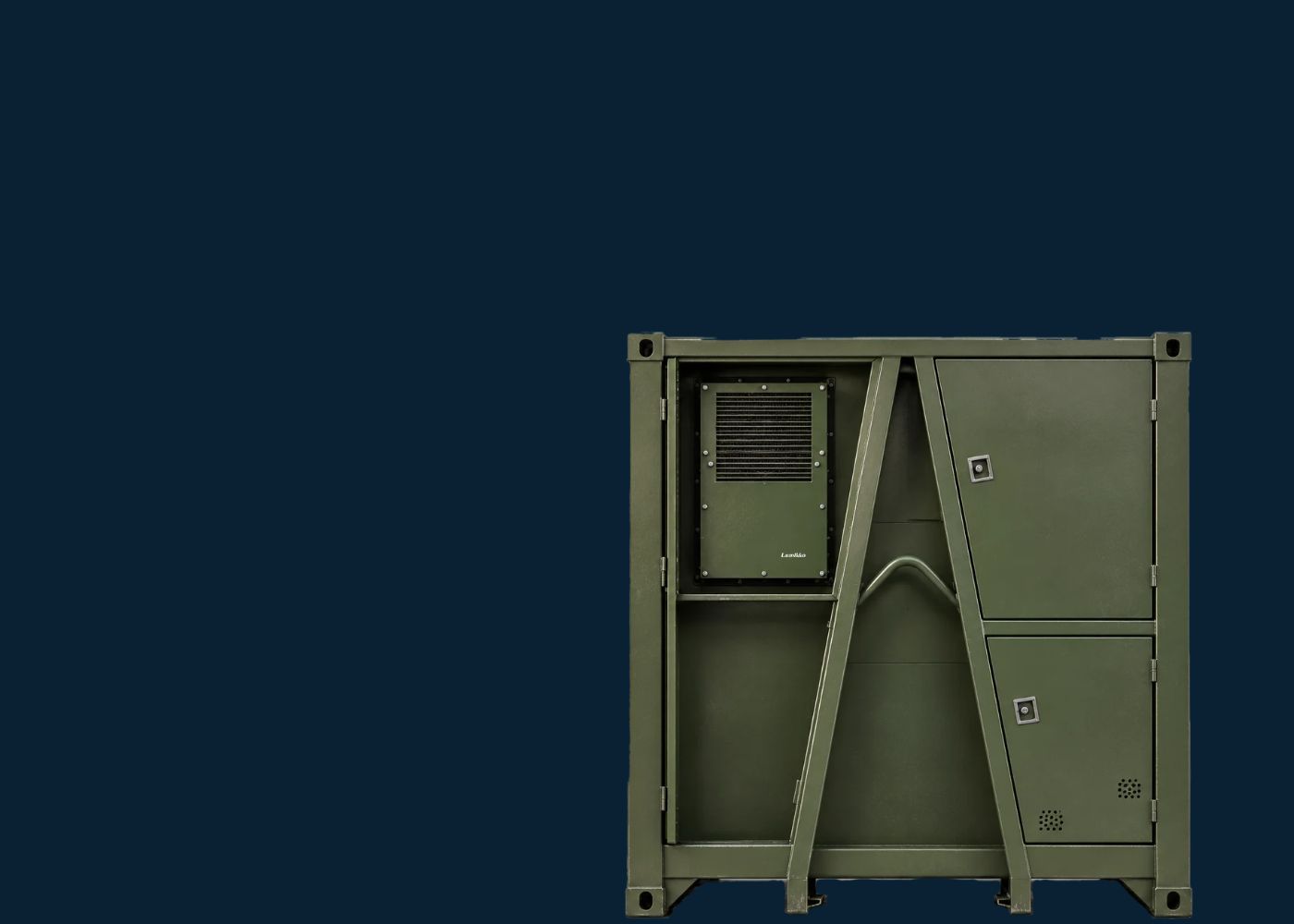

Kaksi toteutustapaa konttisi tarpeisiin
Valitse asennusvalmis Monoblock-ratkaisu tai joustavasti sijoitettava Split-järjestelmä kontin rakenteen, laitteiden sijoittelun ja asennusvaatimusten mukaan.

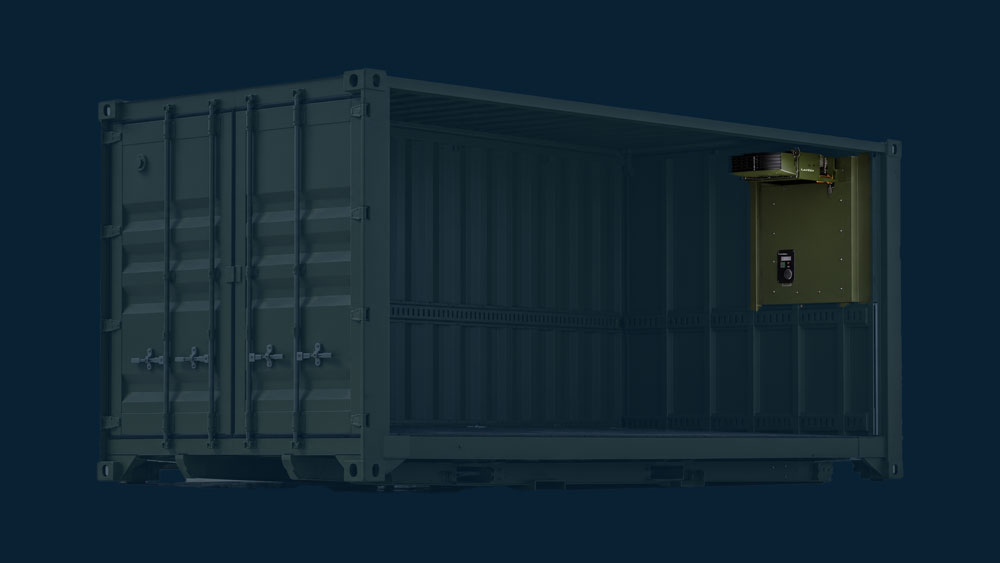

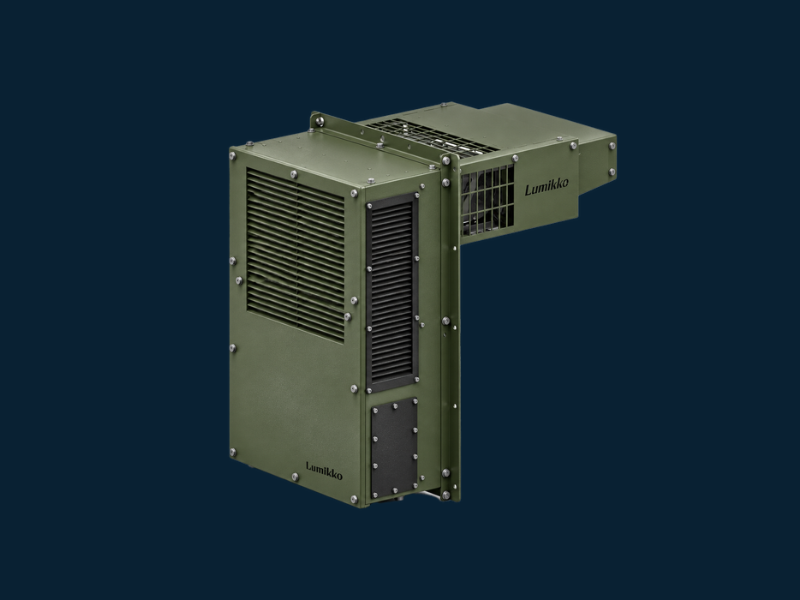

Monoblock-ratkaisu
Asennusvalmis kokonaisuus
Ulkoyksikkö ja höyrystin toimitetaan valmiiksi yhdistettynä ja kylmäaineella täytettynä kokonaisuutena, joka on suunniteltu integroitavaksi tiiviisti kontin rakenteisiin.
Edut:
- Vähemmän asennustyötä kohteessa
- Kompakti, tilaa säästävä rakenne
- Tehtaalla valmiiksi tehdyt kylmäaineliitännät

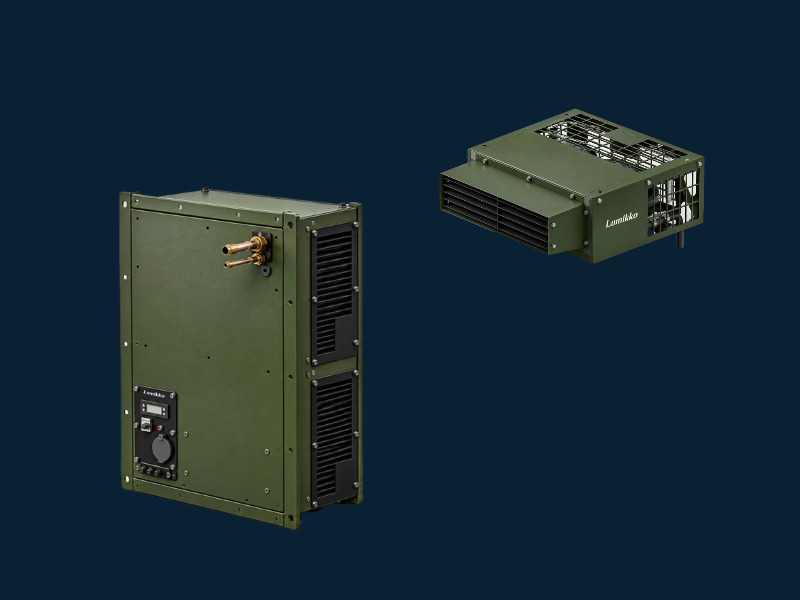

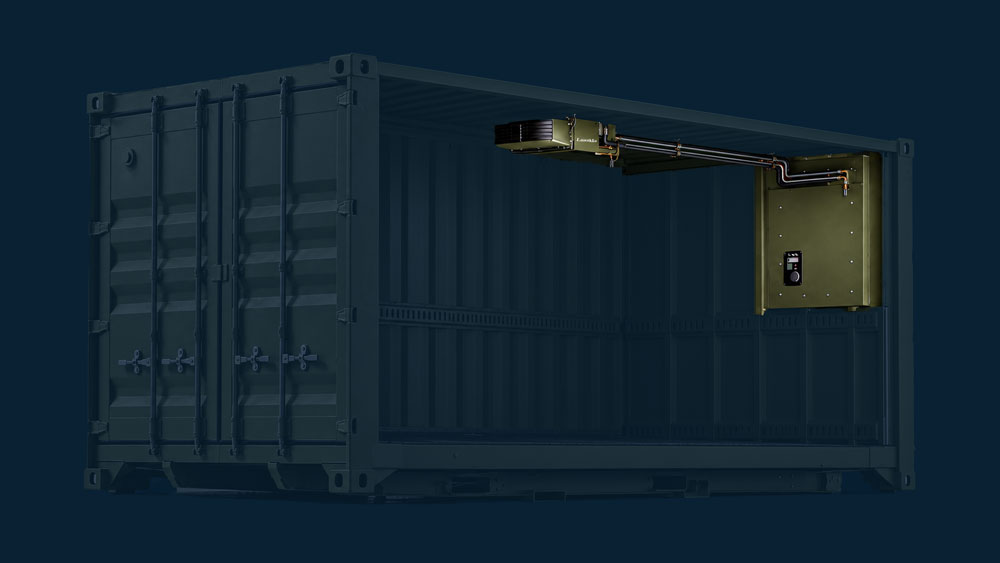

Split-järjestelmä
Komponenttien joustava sijoittelu
Ulkoyksikkö ja höyrystin toimitetaan erillisinä, joten ne voidaan sijoittaa joustavasti kontin tilaratkaisun ja jäähdytystarpeiden mukaan.
Ominaisuudet ja edut:
- Komponenttien joustava sijoittelu
- Mukautettavissa erilaisiin konttiratkaisuihin
- Kylmäaineputkisto ja kylmäainetäyttö toteutetaan asennuskohteessa
EU co-funded development
Lumikon konttijäähdyttimen kehitystyö on saanut osarahoitusta Euroopan unionilta.
Joustavat asennusvaihtoehdot erilaisiin konttirakenteisiin
Jäähdytin on suunniteltu mukautumaan erilaisiin konttirakenteisiin ja säästämään arvokasta sisätilaa henkilöstölle ja laitteille.
Ulkoyksikön asennusvaihtoehdot

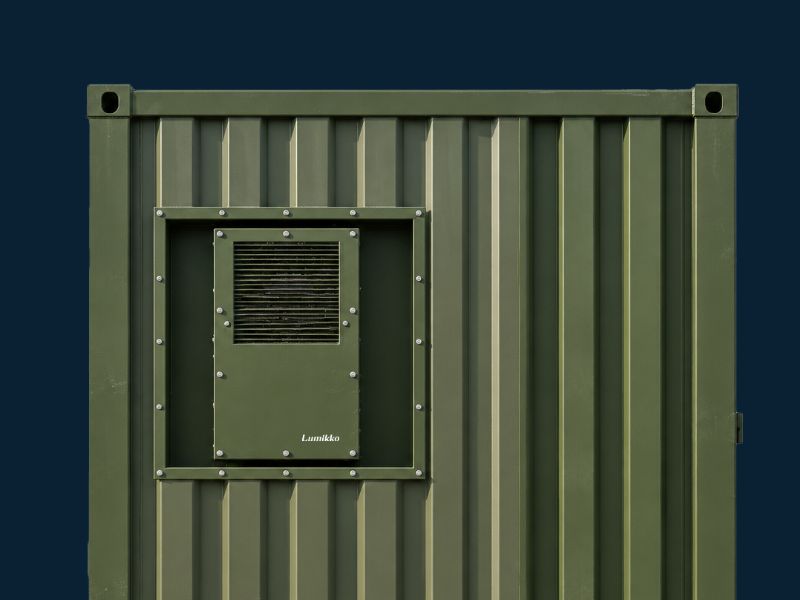

Uppoasennus
Profiilipeltiseinäisiin kontteihin
Ulkoyksikkö upotetaan kontin seinään, jolloin se muodostaa kompaktin osan kontin rakennetta.

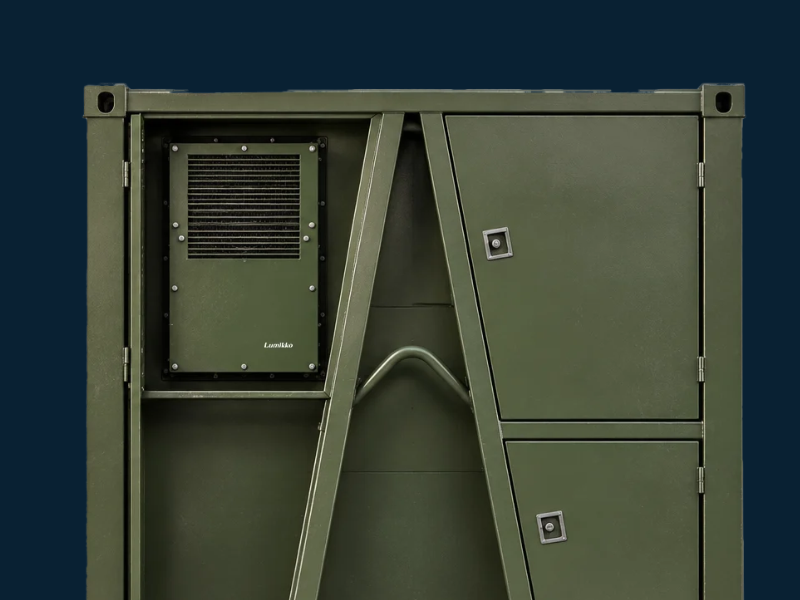

Pinta-asennus
Tasaisille ulkoseinille
Ulkoyksikkö asennetaan kontin ulkoseinän pintaan. Tämä tarjoaa käytännöllisen asennusvaihtoehdon erikoiskonteille.
Höyrystimen asennusvaihtoehdot
Kattoon asennettava höyrystin
Seinälle asennettava höyrystin
Höyrystin asennetaan kontin sisäpuolelle suoraan ulkoyksikön taakse. Säädettävä asennuslevy mahdollistaa eri asennuskorkeudet.
Suunniteltu käyttökohteesi vaatimuksiin
Jokaisella konttisovelluksella on omat rakenteelliset, sähköiset ja toiminnalliset vaatimuksensa. Lumikko tekee tiivistä yhteistyötä asiakkaiden kanssa mukauttaakseen jäähdytysjärjestelmän käyttökohteen tarpeisiin.
Järjestelmän toteutuksessa huomioidaan kontin tilaratkaisu, sähköiset liitännät sekä ilmanjaon ja ohjauksen vaatimukset.
Suurempaa jäähdytystehoa vaativiin kohteisiin Lumikko voi kehittää tehokkaampia ratkaisuja, joiden komponentit mitoitetaan käyttökohteen mukaan.
Technical information
| Jäähdytysteho | 5 kW |
| Kylmäaine | R513a tai R1234yf |
| Käyttöjännite | 230 VAC tai 400 VAC, 50 Hz |
| Ympäristön käyttölämpötila | –20 °C to +49 °C |
| Ohjaus | Termostaatti |
| Ulkoyksikön mitat | 590 × 920 × 300 mm |
| Höyrystimen mitat | 512 x 211 x 575 mm |
| Järjestelmän toteutustapa | Monoblock tai Split System |
| Asennus | Ulkoyksikkö uppo- tai pinta-asennuksena; höyrystin kattoon tai seinälle |
Kehitteillä olevat lisävaihtoehdot
Lumikko kehittää erikoiskonttien tarpeisiin uusia toteutusvaihtoehtoja. Kehitteillä ovat ATEX-vaatimukset huomioiva ratkaisu kohteisiin, joissa voi esiintyä räjähdysvaarallisia ilmaseoksia, sekä integroitu lämmitysvaihtoehto kylmiin käyttöolosuhteisiin.
Mitat ja asennusvaatimukset
Ulkoyksikön mitat
Ulkoyksikön mitat ovat 590 × 920 × 300 mm. Yksikkö voidaan upottaa kontin seinään, jolloin se ulkonee mahdollisimman vähän kontin ulkopuolelle. Jos kontin päätyseinän rakenne tarjoaa vähintään 300 mm asennussyvyyttä, erillistä asennussyvennystä ei välttämättä tarvita.
Höyrystimen mitat
Sisätilaan asennettavan höyrystimen mitat ovat 575 × 512 × 211 mm. Höyrystin voidaan asentaa kattoon tai seinälle valitun järjestelmäratkaisun mukaan. Monoblock-ratkaisussa se voidaan toimittaa valmiiksi ulkoyksikköön yhdistettynä.
Ilmoitetut mitat koskevat vakiomallista jäähdytysratkaisua. Asiakaskohtaisten järjestelmien ja tulevien lämmitysvaihtoehtojen mitat voivat poiketa näistä.
Tyypilliset käyttökohteet
Johto- ja viestikontit
Johto- ja viestikontit
Luotettavaa jäähdytystä viestintäjärjestelmille, tietokoneille ja muulle lämpöä tuottavalle elektroniikalle.
Laite- ja elektroniikkakontit
Laite- ja elektroniikkakontit
Tasaiset käyttölämpötilat herkille sähkö-, valvonta- ja ohjauslaitteille.
Siirrettävät korjaamot
Siirrettävät korjaamot
Lämpötilanhallintaa kontteihin toteutetuissa huolto-, korjaus- ja teknisissä työtiloissa.
Puolustuskäytön erikoiskontit
Puolustuskäytön erikoiskontit
Räätälöity jäähdytysratkaisu asiakaskohtaisiin liikkuviin ja siirrettäviin konttisovelluksiin.
Kehitteillä: ATEX-vaatimukset huomioivat jäähdytysratkaisut
Kehitteillä: ATEX-vaatimukset huomioivat jäähdytysratkaisut
Lumikko kehittää ratkaisua käyttökohteisiin, joissa voi esiintyä räjähdysvaarallisia ilmaseoksia. Näihin voivat kuulua esimerkiksi tietyt räjähteiden varastointikontit. Ota yhteyttä, niin keskustellaan projektisi vaatimuksista.
Suunniteltu Suomessa. Valmistettu vaativiin käyttökohteisiin.
Lumikko on toimittanut lämmönhallintaratkaisuja puolustuskäyttöön vuodesta 1985. Järjestelmämme suunnitellaan ja valmistetaan Suomessa. Niissä yhdistyvät vuosikymmenten suunnittelukokemus ja asiakaskohtaisten integraatioiden osaaminen.
1985
Puolustuskäytön ilmastointiratkaisuja vuodesta 1985
Valmistettu Suomessa
Asiakaskohtainen suunnittelu
Konttien ilmastointiratkaisut

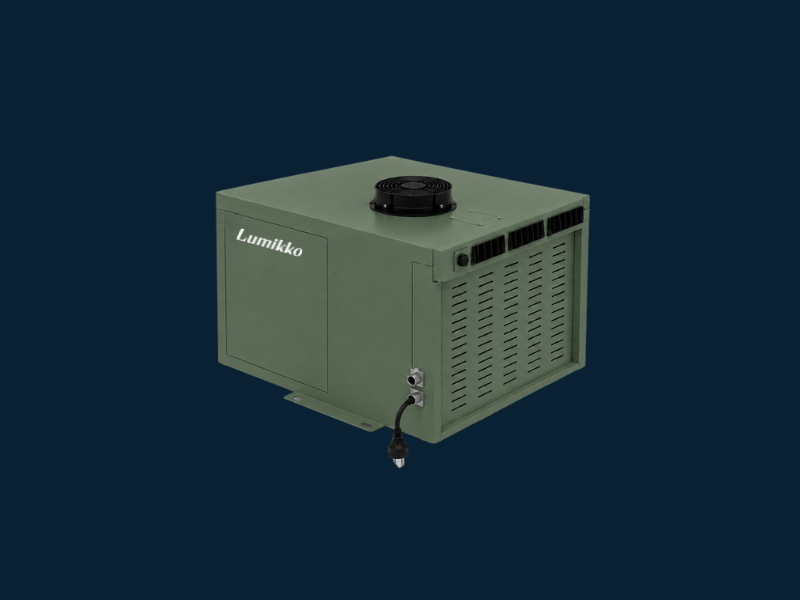

Window Unit – jäähdytysratkaisu laitetiloihin
Kompakti jäähdytys- ja lämmitysratkaisu teknisiin tiloihin. Suunniteltu asennettavaksi helposti seinäaukkoon.
Tutustu Window Unit -ratkaisuun
Lumikko WBlock – seinälle asennettava jäähdytyslaite konteille ja laitekoteloille
Seinälle asennettava ilmastointiratkaisu vaativissa olosuhteissa käytettäviin kontteihin, ajoneuvoihin ja laitekoteloihin.
Lue lisääLöydä konttiisi sopiva jäähdytysratkaisu
Kerro meille käyttökohteestasi, käyttöympäristöstä ja asennusvaatimuksista. Autamme valitsemaan tarpeisiisi sopivan jäähdytysratkaisun.
